Ciclop:完全开源的3D扫描仪

如今,越来越多的硬件初创公司试图挤进当前尚小但是却在不断扩展的增材制造社区。而有些公司则另辟蹊径,采用完全开放的方式与开源社区共同进行产品开发设计和改进。BQ就是这样一家公司,他们的目标是为主流人群提供既好用又实惠的产品,以满足社会对新技术的需求。该公司已经在智能手机和平板电脑方面有所建树,目前正带着一种开源的心态进军3D打印领域,并为这些新技术提供全面的专业支持。

Ciclop:完全开源的3D扫描仪

最近,这家西班牙公司宣布,他们正在扩大他们的3D打印生态系统:他们首个DIY 3D扫描仪Ciclop以及自己开发的3D扫描软件Horus。需要着重指出的是,BQ公司的这款Ciclop是完全开源的,该公司甚至把有关这台3D扫描仪的所有相关机械设计、电子、软件、算法、数学和进行的测试都公布在了开源社区上,任何有兴趣的人都可以跟着构建出自己的3D扫描仪,并使用软件对其进行测试。该公司把源文件发布在了GitHub上,供用户修改和完善扫描仪。

Ciclop:完全开源的3D扫描仪

对于那些选择自己打造DIY 3D扫描仪的用户,BQ希望他们能够研究和理解的3D扫描仪的功能,并作出自己的修改,以帮助改善其设计和功能。BQ希望他们将设计贡献给开源社区的设计将有助繁荣针对开源的3D内容制作设备的开发。

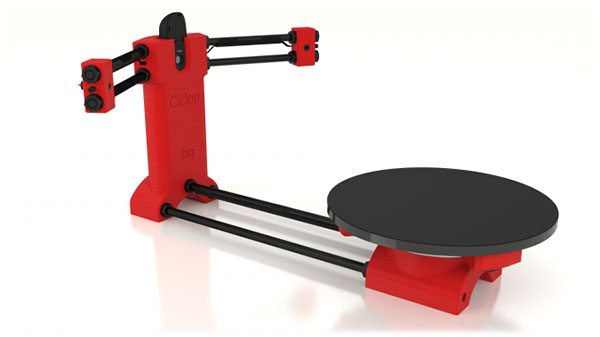

Ciclop设计的结构全部都是用3D打印的部件组成的,包括外壳、M8螺纹杆、M8螺丝、M3螺丝、螺母和垫圈等。其20厘米半径旋转平台则使用的是亚克力材料,并覆有防滑表面,以防止扫描的时候物体移动。转盘由110毫米直径的球轴承支撑着,并有一个NEMA 17步进电机推动其进行360度旋转。

Ciclop:完全开源的3D扫描仪

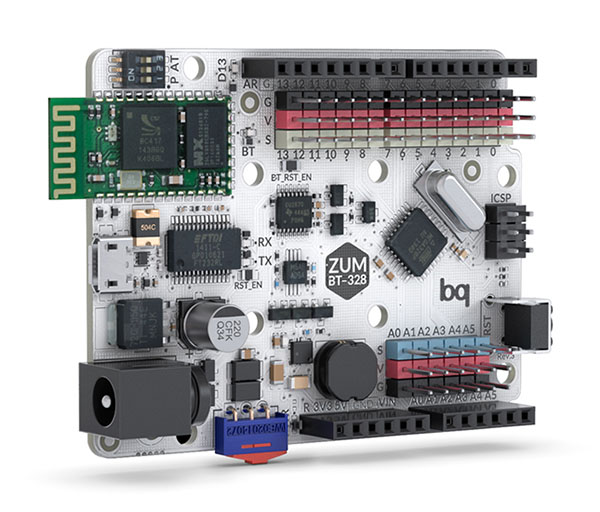

Ciclop上面使用的传感器则包括,中间正对扫描对象的是罗技C270高清网络摄像头、两边则各有一个class-17线激光模块。控制系统则使用的是基于Arduino的ZUM BT-3288主板,可以控制电机和激光器的固件。ZUM BT-3288还支持USA或蓝牙方式连接。 此外,ZUB BT-328上面还有一个ZUM SCAN shield,这是基于 Arduino CNC Shield9的,带两个步进驱动器、4个激光器连接引脚和两个光敏电阻。

Ciclop:完全开源的3D扫描仪

虽然当下也有几款开源的3D扫描仪——比如FabScan5和MakerScanner6——但是它们的零件都需要分别单独采购,很不方便。Ciclop则旨在使用户获得更加轻松的DIY体验,提供了一个包括所有零部件的套件包,同时还允许用户对他们的开源3D扫描仪进行实验和改进。“对于这个项目,我们要持续不断地发展和完善。我们鼓励您加入这个项目!”BQ说。
