自己在家也可以3D打印全自动太阳系

美国宇航局(NASA)的“朱诺”号探测器已经成功进入木星轨道,紧紧围绕其转动。很快,我们就可以近距离观察太阳系中最大的这颗行星。但如果没有耐心等待宇航局的进展,那么不如自己动手3D打印太阳系,细细观察。

自己在家也可以3D打印全自动太阳系

instructables网站上最新发布的这款DIY太阳系绝对算不上首创,却是史上头一款全自动模型,只需要桌面3D打印机和普通的细丝材料就能制作完成。

就如instructables其他3D打印项目一样,该模型并非所有零件都是打印而成。还需要铜管、轴承、电线、一个小马达和其他一些电子配件,方可制成这种沿轨道旋转的微型太阳系。据说,该项目需要大约250克细丝,历时15小时才能打印完成。

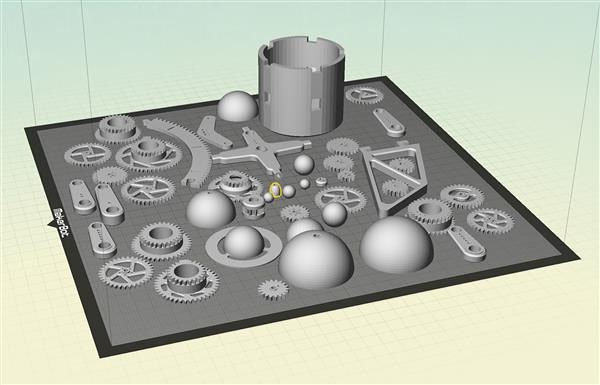

至于3D打印模型文件,可免费下载。模型文件采用Solidworks设计,推荐用PLA打印(原贴中部分行星采用Bronzefill打印)。所幸,所有零部件都不需要支撑结构,这对没耐心清理的创客而言是个好事儿。

自己在家也可以3D打印全自动太阳系

主模型里没有天王星和海王星,但这两个设计文件仍包含在下载文件中,可供打印。天王星和海王星也能旋转,只是围绕太阳转得无比之慢,而且使太阳系仪变得过于庞大。各行星间距采用0.1%比率缩小,所以安装天王星和海王星的话,会需要更多的空间(和更结实的杆子)(当然冥王星早已退居矮行星)。

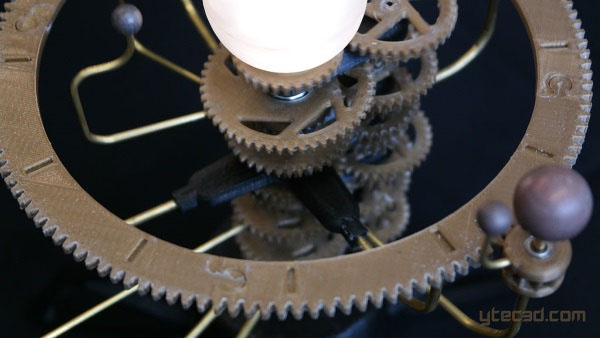

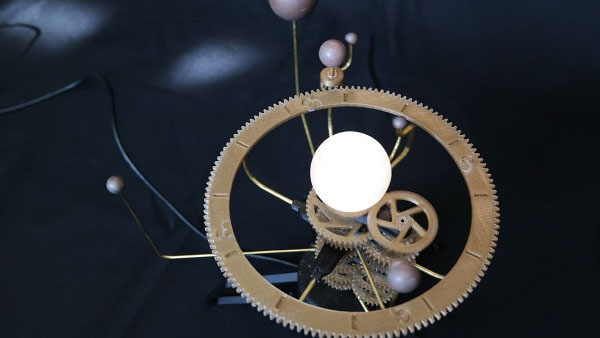

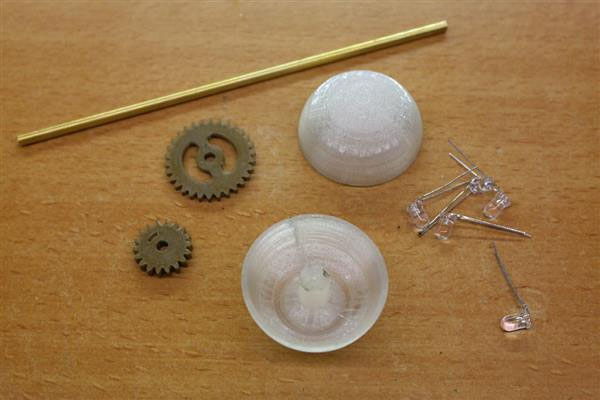

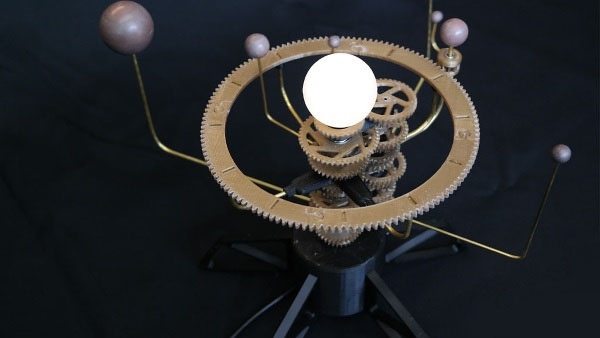

点睛之笔就是用LED灯点亮而且能旋转的太阳。Instructable网站帖子有行星轨道分解图,向宇宙迷们详细介绍。金色齿轮、黑色框架、透明的太阳、Bronzefill打印的行星和月亮。所有组件采用0.2mm层厚,打印了约15小时。为了使太阳系仪流畅运行,所有旋转零件都采用球轴承。底座安装有5V马达,由USB供电。太阳采用LED照明,滑环为其供电。

自己在家也可以3D打印全自动太阳系

该项目发起人特地写明这不是入门级项目。所以,下载并3D打印完成后,准备花上大把时间来组装吧。焊接和电工常识也是必须的,具体指南可参考网页上的图片说明。

自己在家也可以3D打印全自动太阳系

自己在家也可以3D打印全自动太阳系

自己在家也可以3D打印全自动太阳系

自己在家也可以3D打印全自动太阳系

设计者Dragonator说虽然他也很满意这个项目,但是想要继续设计出更复杂的地球仪(类似只有太阳、地球和月球的设备)。在新作品出炉前,先动手打造精确旋转的全自动太阳系吧。
